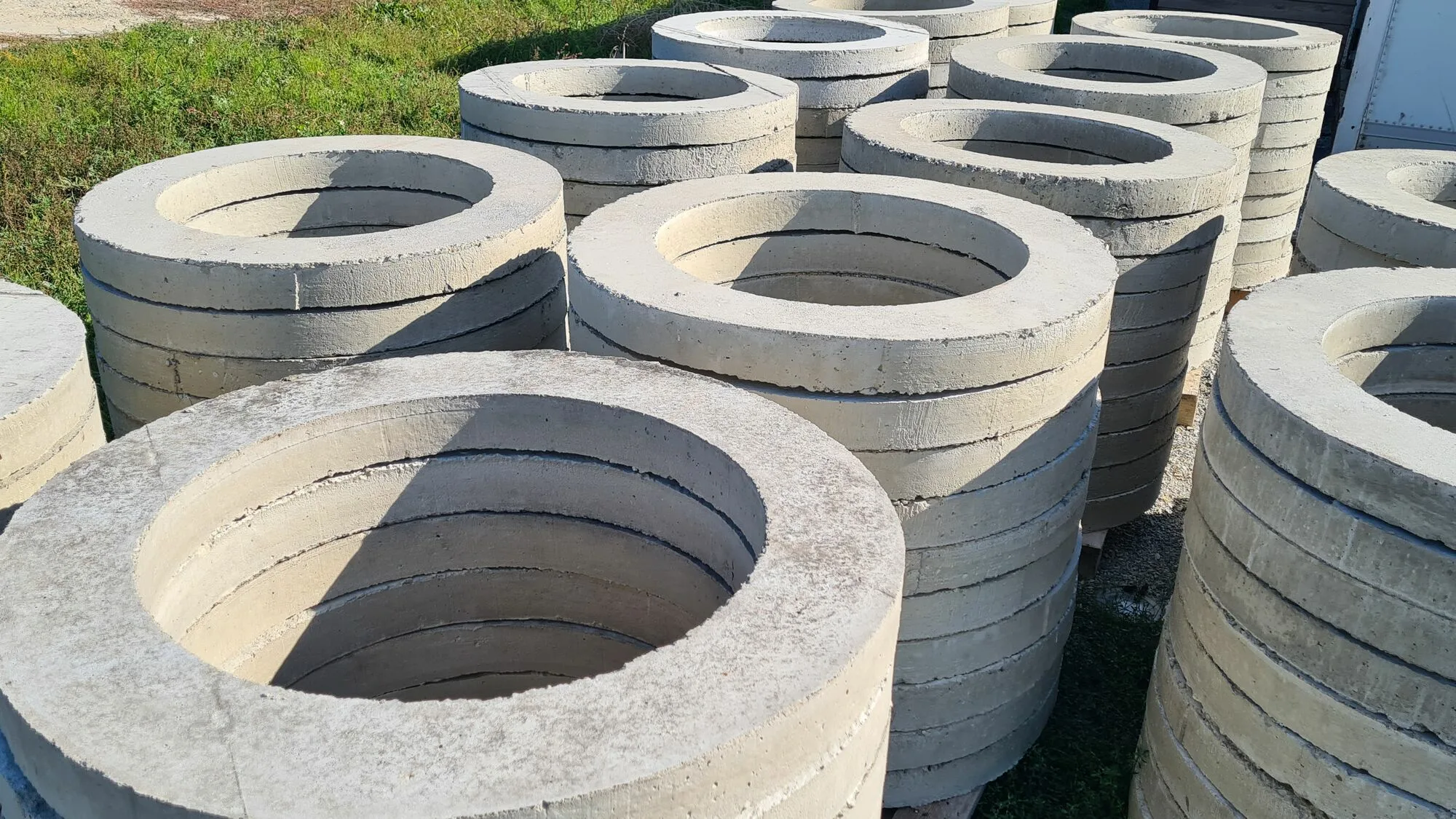

Опорное кольцо представляет собой железобетонный цилиндр без дна и крышки. Его ключевая особенность — небольшая высота (обычно от 40 до 180 мм) при значительном диаметре, соответствующем типоразмерам стеновых колец колодцев.
Изготавливают опорные кольца из тяжёлого бетона классов В15–В20 (марок М200–М250), что обеспечивает необходимую прочность при относительно небольшой толщине изделия. Армирование выполняют сетками или каркасами из стальной арматуры классов А‑I и А‑III — это повышает устойчивость к локальным нагрузкам, возникающим от давления люка и проезжающего транспорта.
Для улучшения эксплуатационных характеристик в бетонную смесь добавляют присадки, повышающие:
- морозостойкость (до F100–F150);
- водонепроницаемость (класс W4 и выше);
- трещиностойкость.
Все металлические элементы (арматура, монтажные петли) обрабатывают антикоррозионными составами.
Производство ведётся на специализированных заводах с соблюдением требований ГОСТ 8020‑2016 и других нормативных документов. Технологический процесс включает:
- сборку арматурного каркаса;
- установку монтажных петель;
- заливку бетонной смеси в формы;
- виброуплотнение для устранения пустот;
- пропаривание для ускорения твердения;
- выдержку до набора отпускной прочности.
Готовые изделия проходят контроль качества: проверяют прочность бетона, геометрические параметры (допустимые отклонения — до 4–6 мм), толщину защитного слоя бетона до арматуры (не менее 15 мм), водонепроницаемость и морозостойкость.
Назначение и сферы применения
Опорные кольца ЖБИ используют при строительстве и реконструкции:
- водопроводных колодцев — для точного позиционирования люка над уровнем земли;
- канализационных колодцев и септиков — чтобы поднять люк выше зоны возможного подтопления;
- газопроводных колодцев — обеспечивают безопасный доступ к запорной арматуре;
- кабельных колодцев и линий связи — защищают коммуникации и обеспечивают удобный доступ;
- дренажных и ливневых колодцев — позволяют организовать правильный отвод воды;
- смотровых колодцев инженерных сетей — создают удобный доступ для обслуживания.
Особенно актуальны опорные кольца:
- при устройстве колодцев под проезжей частью дорог — распределяют нагрузку от транспорта;
- в зонах с высоким уровнем грунтовых вод — поднимают люк выше опасной зоны;
- при реконструкции старых колодцев — позволяют скорректировать высоту без замены всей конструкции;
- на участках с неровным рельефом — выравнивают положение люка относительно поверхности.
Маркировка и типоразмеры
Каждое изделие имеет буквенно‑цифровое обозначение. Например, маркировка «КО‑6» расшифровывается так:
- «КО» — кольцо опорное;
- «6» — условный размер (может обозначать внутренний диаметр в дециметрах или порядковый номер типоразмера).
Типовые размеры опорных колец:
- внутренний диаметр — от 580 до 840 мм и более, в зависимости от типа колодца;
- наружный диаметр — соответствует размеру стеновых колец;
- высота — от 40 до 180 мм (наиболее распространённые варианты — 70 мм, 100 мм, 150 мм);
- толщина стенки — от 70 до 120 мм.
Масса изделий варьируется от 45 до 130 кг в зависимости от габаритов. Подбор типоразмера выполняют на стадии проектирования с учётом:
- диаметра стеновых колец колодца;
- требуемой высоты подъёма люка над поверхностью;
- расчётных нагрузок (особенно при расположении под проезжей частью);
- типа грунта и уровня грунтовых вод;
- климатических условий эксплуатации.
Преимущества опорных колец ЖБИ
Использование таких колец даёт ряд существенных преимуществ:
- точность монтажа — позволяют точно выставить высоту люка относительно уровня земли или дорожного покрытия;
- распределение нагрузки — снижают давление на верхнюю часть колодца, особенно при расположении под дорогой;
- герметичность конструкции — при правильном монтаже и герметизации стыков предотвращают попадание атмосферных осадков внутрь колодца;
- долговечность — срок службы составляет несколько десятков лет благодаря армированию и качественным материалам;
- устойчивость к внешним воздействиям — выдерживают перепады температур, воздействие грунтовых вод и агрессивных сред;
- простота ремонта — при повреждении можно заменить только опорное кольцо, не затрагивая основную конструкцию колодца;
- универсальность — совместимы с различными типами стеновых колец и люков;
- стандартизация — соответствие ГОСТ гарантирует совместимость с другими элементами колодца.
Опорные кольца ЖБИ — важный элемент конструкции колодцев различного назначения. Они обеспечивают правильное расположение люка, распределяют нагрузки и повышают герметичность всей системы. Благодаря небольшим размерам, прочности и долговечности такие кольца широко применяются как в городском строительстве, так и при обустройстве частных участков. Правильный подбор типоразмера и соблюдение технологии монтажа позволяют создать устойчивую и надёжную конструкцию, способную безотказно служить на протяжении многих лет.
