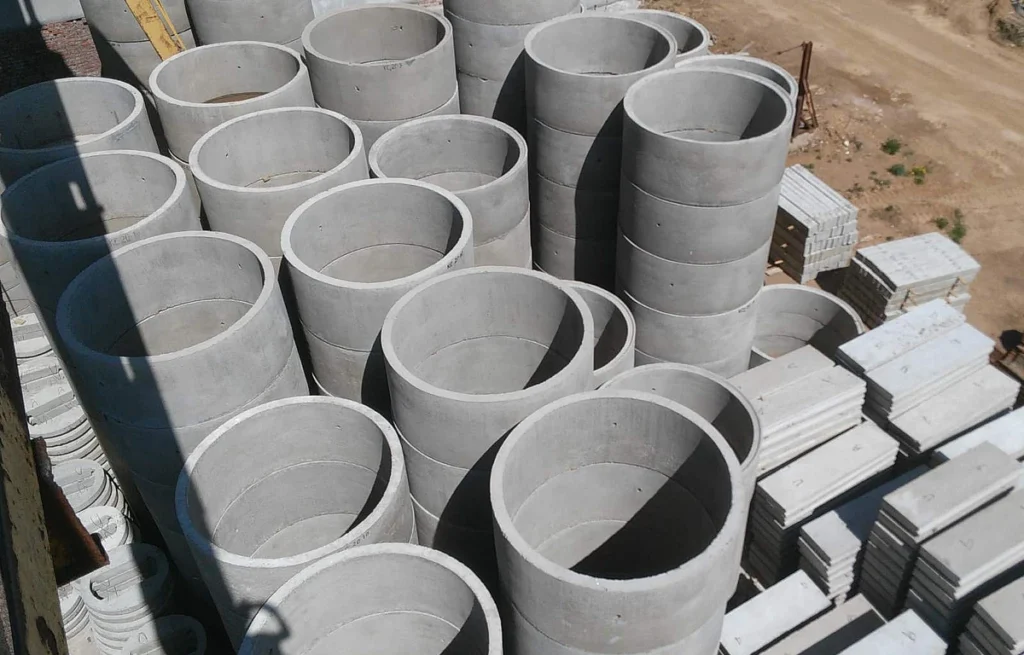

Кольцо с дном и четвертью представляет собой цилиндрическую железобетонную конструкцию с плоским монолитным дном и выступом (четвертью) в верхней части. Четверть — это специальная выемка или выступ по периметру верхнего торца, которая создаёт замковое соединение с последующим кольцом. Такое соединение:
Изготавливают кольца из тяжёлого бетона классов В15–В25 (марок М200–М350), что обеспечивает необходимую прочность и долговечность. Армирование выполняют пространственным каркасом из стальной арматуры классов А‑I и А‑III (толщиной до 10 мм) — это повышает устойчивость к нагрузкам от давления грунта и внутреннего давления воды.
Для улучшения эксплуатационных характеристик в бетонную смесь добавляют присадки, повышающие морозостойкость (до F150) и водонепроницаемость (класс W4 и выше). Все металлические элементы (арматура, монтажные петли) обрабатывают антикоррозионными составами.
Производство ведётся на специализированных заводах с соблюдением требований ГОСТ 8020‑90 и других нормативных документов. Технологический процесс включает:
- сборку арматурного каркаса с формированием прочного пространственного каркаса;
- установку закладных элементов и монтажных петель из горячекатаной стали (необходимы для погрузки, разгрузки и монтажа);
- заливку бетонной смеси в стальные формы;
- виброуплотнение для устранения пустот и повышения плотности бетона;
- пропаривание для ускорения твердения;
- выдержку до набора отпускной прочности.
Готовые изделия проходят контроль качества: проверяют прочность бетона, геометрические параметры (допустимые отклонения — до 5–6 мм), толщину защитного слоя бетона до арматуры (не менее 20 мм), водонепроницаемость, морозостойкость и отсутствие трещин.
Назначение и сферы применения
Кольца колодезные с дном и четвертью ЖБИ используют при строительстве:
- питьевых колодцев — обеспечивают герметичность и защиту воды от загрязнения грунтовыми водами;
- канализационных колодцев и септиков — предотвращают утечку стоков в грунт;
- дренажных и ливневых колодцев — организуют сбор и отвод поверхностных вод;
- технических колодцев для размещения оборудования (насосов, запорной арматуры);
- смотровых колодцев инженерных сетей — обеспечивают доступ для обслуживания коммуникаций;
- локальных очистных сооружений — создают герметичную ёмкость для очистки и отстаивания стоков.
Особенно актуальны такие кольца:
- в зонах с высоким уровнем грунтовых вод, где важна максимальная герметичность конструкции;
- на участках со слабыми или подвижными грунтами, где требуется повышенная устойчивость колодца;
- в регионах с суровым климатом, где конструкция должна выдерживать многочисленные циклы заморозки/разморозки.
Маркировка и типоразмеры
Каждое изделие имеет буквенно‑цифровое обозначение. Например, маркировка «КЦД‑10‑9ч» расшифровывается так: «КЦД» — кольцо колодезное с дном, «10» — внутренний диаметр 10 дм (1000 мм), «9» — высота 9 дм (900 мм), «ч» — наличие четверти (замкового соединения).
Типовые размеры колец с дном и четвертью:
- внутренний диаметр — от 700 до 2000 мм;
- наружный диаметр — на 160–200 мм больше внутреннего;
- высота — от 490 до 990 мм;
- толщина стенки — от 80 до 100 мм.
Масса изделий варьируется от 500 кг до 2650 кг в зависимости от габаритов. Подбор типоразмера выполняют на стадии проектирования с учётом:
- назначения колодца;
- глубины залегания;
- типа грунта и уровня грунтовых вод;
- расчётных нагрузок от давления грунта;
- необходимого объёма колодца;
- климатических условий эксплуатации.
Преимущества колец колодезных с дном и четвертью ЖБИ
Использование таких колец даёт ряд существенных преимуществ:
- высокая герметичность — монолитная конструкция исключает протечки в месте стыка днища и стенового кольца, а четверть обеспечивает плотное соединение между кольцами;
- ускорение монтажа — не требуется отдельная установка днища и дополнительная герметизация стыков;
- повышенная устойчивость — замковое соединение предотвращает смещение колец под давлением грунта;
- прочность и долговечность — срок службы составляет несколько десятков лет благодаря армированию и качественным материалам;
- устойчивость к внешним воздействиям — выдерживают давление грунта, перепады температур, воздействие грунтовых вод и агрессивных сред;
- простота обслуживания — гладкая внутренняя поверхность облегчает очистку колодца;
- универсальность — подходят для разных типов колодцев и условий эксплуатации;
- стандартизация — соответствие ГОСТ гарантирует совместимость с другими элементами колодца (крышками, люками).
Кольца колодезные с дном и четвертью ЖБИ — надёжное и практичное решение для строительства герметичных и устойчивых колодцев различного назначения. Благодаря монолитной конструкции с замковым соединением они обеспечивают защиту от протечек, ускоряют монтаж и повышают долговечность сооружений. Высокая прочность, устойчивость к сложным условиям эксплуатации и стандартизация размеров делают такие кольца оптимальным выбором для питьевых, канализационных, дренажных и технических колодцев в любых климатических и грунтовых условиях. Правильный подбор типоразмера и соблюдение технологии монтажа гарантируют безотказную работу колодца на протяжении многих лет.
