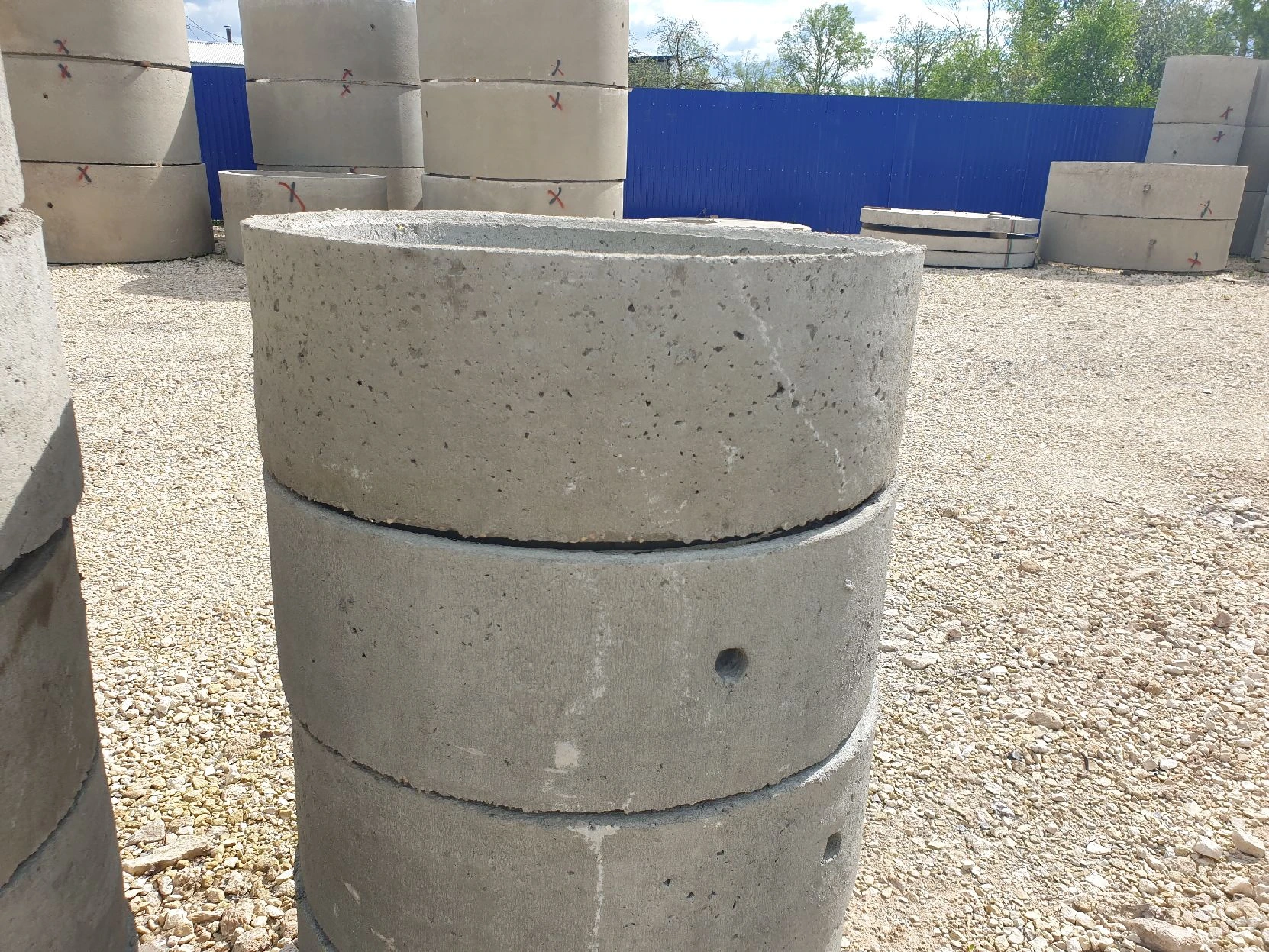

Кольцо с четвертью представляет собой цилиндрическую железобетонную конструкцию с специальным замковым элементом на одном или обоих торцах. Четверть может быть выполнена в виде выступа (шипа) на верхнем торце и выемки (паза) на нижнем — такое соединение обеспечивает точную центровку и герметичность стыка.
Изготавливают кольца из тяжёлого бетона классов В15–В25 (марок М200–М350), что гарантирует необходимую прочность и долговечность. Армирование выполняют пространственным каркасом из стальной арматуры классов А‑I и А‑III (диаметром до 10 мм) — это повышает устойчивость к нагрузкам от давления грунта, подвижек почвы и внутреннего давления воды.
Для улучшения эксплуатационных характеристик в бетонную смесь добавляют присадки, повышающие:
- морозостойкость (до F150 — 150 циклов заморозки/разморозки);
- водонепроницаемость (класс W4 и выше);
- трещиностойкость.
Все металлические элементы (арматура, монтажные петли) обрабатывают антикоррозионными составами.

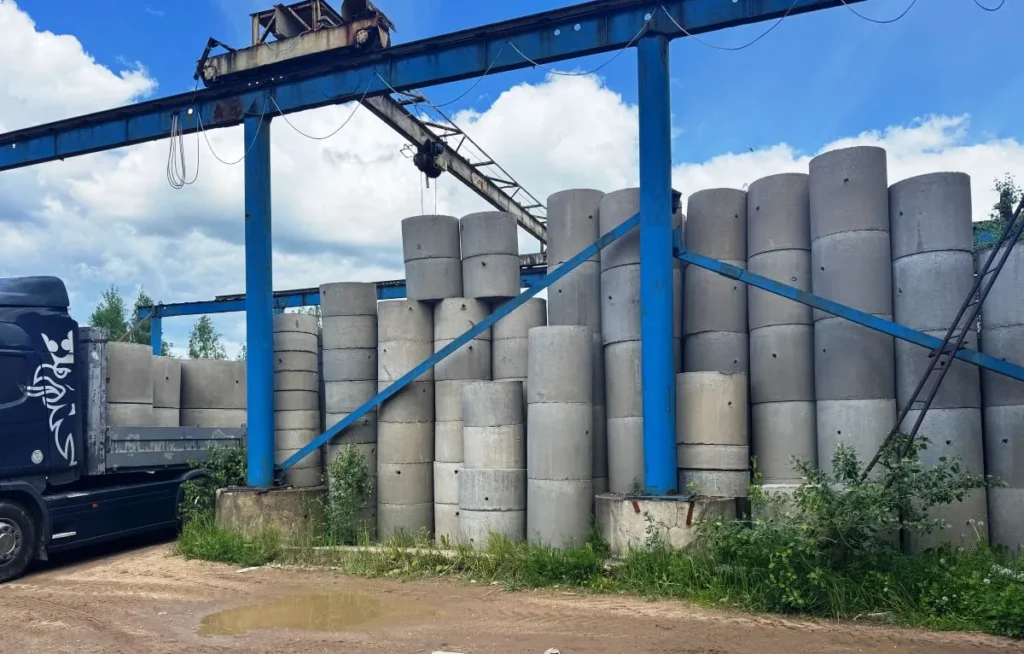

Производство ведётся на специализированных заводах с соблюдением требований ГОСТ 8020‑90 и других нормативных документов. Технологический процесс включает:
- сборку арматурного каркаса с формированием прочного пространственного каркаса;
- установку закладных элементов и монтажных петель из горячекатаной стали (необходимы для погрузки, разгрузки и монтажа);
- заливку бетонной смеси в стальные формы;
- виброуплотнение для устранения пустот и повышения плотности бетона;
- пропаривание для ускорения твердения;
- выдержку до набора отпускной прочности (70 % летом, 90 % зимой).
Готовые изделия проходят контроль качества: проверяют прочность бетона, геометрические параметры (допустимые отклонения — до 5–6 мм), толщину защитного слоя бетона до арматуры (не менее 20 мм), водонепроницаемость, морозостойкость и отсутствие трещин.
Назначение и сферы применения
Кольца колодезные с четвертью ЖБИ используют при строительстве:
- питьевых колодцев — обеспечивают герметичность шахты и защиту воды от загрязнения;
- канализационных колодцев и септиков — предотвращают утечку стоков в грунт;
- дренажных и ливневых колодцев — организуют сбор и отвод поверхностных вод;
- технических колодцев для размещения оборудования (насосов, запорной арматуры, контрольно‑измерительных приборов);
- смотровых колодцев инженерных сетей — обеспечивают доступ для обслуживания коммуникаций;
- локальных очистных сооружений — создают устойчивую шахту для размещения фильтрующих элементов.
Особенно актуальны такие кольца:
- в зонах с высоким уровнем грунтовых вод, где важна герметичность конструкции;
- на участках со слабыми или подвижными грунтами, где требуется повышенная устойчивость шахты;
- в регионах с суровым климатом, где конструкция должна выдерживать многочисленные циклы заморозки/разморозки;
- при строительстве колодцев большой глубины, где критична устойчивость всей конструкции.
Маркировка и типоразмеры
Каждое изделие имеет буквенно‑цифровое обозначение. Например, маркировка «КС 10‑9ч» расшифровывается так:
- «КС» — кольцо стеновое;
- «10» — внутренний диаметр 10 дм (1000 мм);
- «9» — высота 9 дм (900 мм);
- «ч» — наличие четверти (замкового соединения).
Типовые размеры колец с четвертью:
- внутренний диаметр — от 700 до 2000 мм;
- наружный диаметр — на 160–200 мм больше внутреннего;
- высота — от 290 до 990 мм;
- толщина стенки — от 80 до 100 мм.
Кольца колодезные с четвертью ЖБИ — надёжное и практичное решение для строительства устойчивых и герметичных колодцев различного назначения. Благодаря замковому соединению они обеспечивают точную центровку элементов, предотвращают смещение под давлением грунта и ускоряют монтаж. Высокая прочность, устойчивость к сложным условиям эксплуатации и стандартизация размеров делают такие кольца оптимальным выбором для питьевых, канализационных, дренажных и технических колодцев в любых климатических и грунтовых условиях. Правильный подбор типоразмера и соблюдение технологии монтажа гарантируют безотказную работу колодца на протяжении многих лет.
