Изготавливают упоры из тяжёлого бетона классов В20–В30 (марок М250–М400), что обеспечивает необходимую прочность и устойчивость к внешним воздействиям. Армирование выполняется пространственным каркасом из стальной арматуры классов А‑I и A‑III. Для повышения эксплуатационных характеристик в бетонную смесь могут добавлять присадки, улучшающие морозостойкость (до F150) и водонепроницаемость (класс W4 и выше).

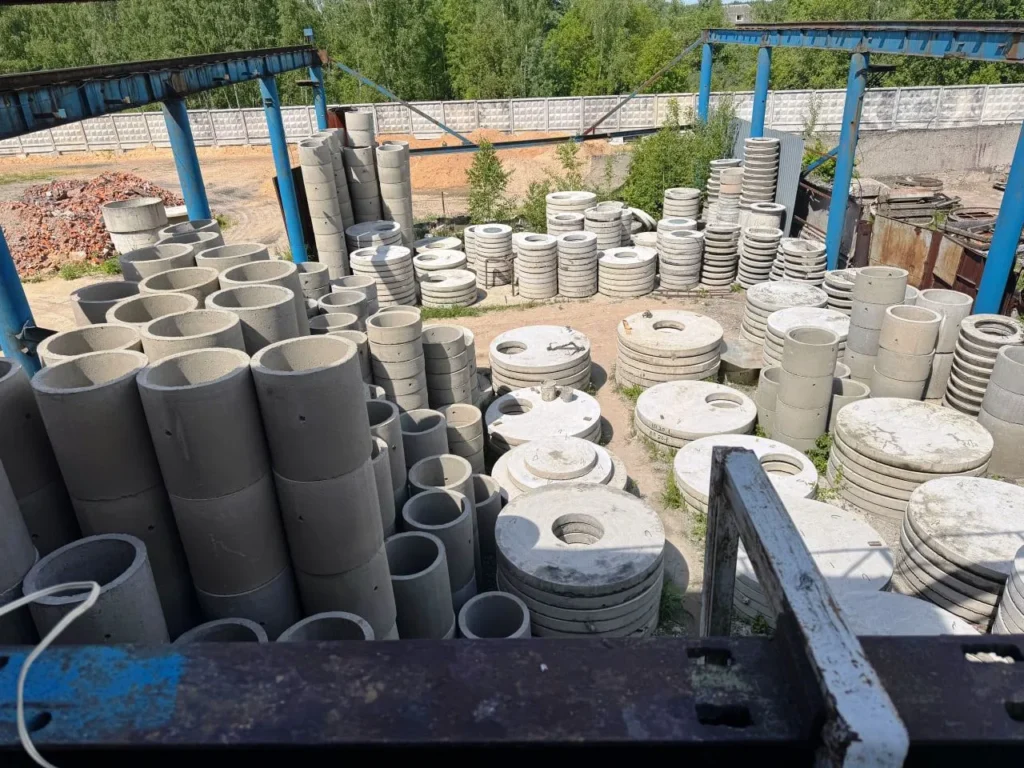

Производство осуществляется на специализированных заводах с соблюдением требований ГОСТ и нормативных серий (например, Серии 3.001.1‑3). Технологический процесс включает:
Готовые изделия проходят контроль качества: проверяют прочность бетона, геометрические параметры, толщину защитного слоя бетона до арматуры (не менее 20 мм), отсутствие трещин и раковин.
Назначение и сферы применения
Упоры поворотов трубопроводов ЖБИ используют при прокладке напорных трубопроводов различного назначения. Они необходимы в местах изменения направления трассы — на поворотах, ответвлениях и разветвлениях.
Такие упоры широко применяют:
- при строительстве водопроводных сетей — для защиты от смещения труб под давлением воды;
- в системах канализации — особенно на участках с самотечным движением стоков и перепадами высот;
- при прокладке тепловых сетей — где температурные расширения создают дополнительные нагрузки;
- на нефте- и газопроводах — для компенсации давления транспортируемых сред;
- в дренажных и ливневых системах — при организации сложных трасс с поворотами;
- на промышленных объектах — где трубопроводы испытывают повышенные нагрузки.
Особенно важны упоры на участках с подвижными грунтами, в сейсмоактивных зонах и при высоком уровне грунтовых вод, где риск смещения трубопровода возрастает.
Маркировка и типоразмеры
Каждое изделие имеет буквенно‑цифровое обозначение, регламентированное нормативными документами. Например, маркировка «УП‑3» может означать: «УП» — упор поворотный, цифра «3» — типоразмер, соответствующий определённым габаритам и несущей способности.
Размеры упоров варьируются в зависимости от диаметра трубопровода и расчётных нагрузок. Типовые габариты: длина — от 500 до 2500 мм, ширина — от 400 до 1500 мм, высота — от 300 до 1200 мм. Масса изделий может составлять от 200 кг до нескольких тонн.
Подбор типоразмера упора выполняют на стадии проектирования с учётом:
- диаметра трубопровода;
- материала труб (чугун, сталь, пластик);
- рабочего давления в системе;
- типа грунта и уровня грунтовых вод;
- сейсмичности района строительства;
- температурных условий эксплуатации.
Преимущества железобетонных упоров
Использование ЖБИ‑упоров даёт ряд существенных преимуществ:
- высокая несущая способность — выдерживают значительные осевые нагрузки от давления среды в трубопроводе;
- долговечность — срок службы составляет несколько десятков лет благодаря устойчивости к коррозии, гниению и агрессивным средам;
- стабильность положения — массивность конструкции предотвращает смещение даже на подвижных грунтах;
- универсальность — подходят для трубопроводов разного назначения и диаметров;
- простота монтажа — унифицированные размеры и монтажные петли облегчают установку;
- экономичность — снижают риск аварий и утечек, сокращая затраты на ремонт и обслуживание сетей.
Упоры поворотов трубопроводов ЖБИ — важный элемент надёжности инженерных сетей. Они обеспечивают стабильность работы трубопроводов на поворотах, предотвращают аварийные ситуации и продлевают срок службы коммуникаций. Благодаря высокой прочности, долговечности и устойчивости к сложным условиям эксплуатации такие упоры остаются оптимальным решением для самых разных объектов — от городских водопроводов до промышленных магистралей. Правильный выбор типоразмера и соблюдение технологии монтажа гарантируют безопасную и бесперебойную работу всей системы на протяжении многих лет.
Если хотите, я могу подробнее раскрыть какой‑либо аспект или добавить информацию по конкретным моделям упоров?
Упоры поворотов трубопроводов из железобетона (ЖБИ) — это массивные конструкции, предназначенные для фиксации участков трубопроводов в местах их поворотов. Они воспринимают и перераспределяют на грунт возникающие при изменении направления потока жидкости или газа значительные осевые нагрузки, предотвращая смещение, деформацию и разрушение труб.
