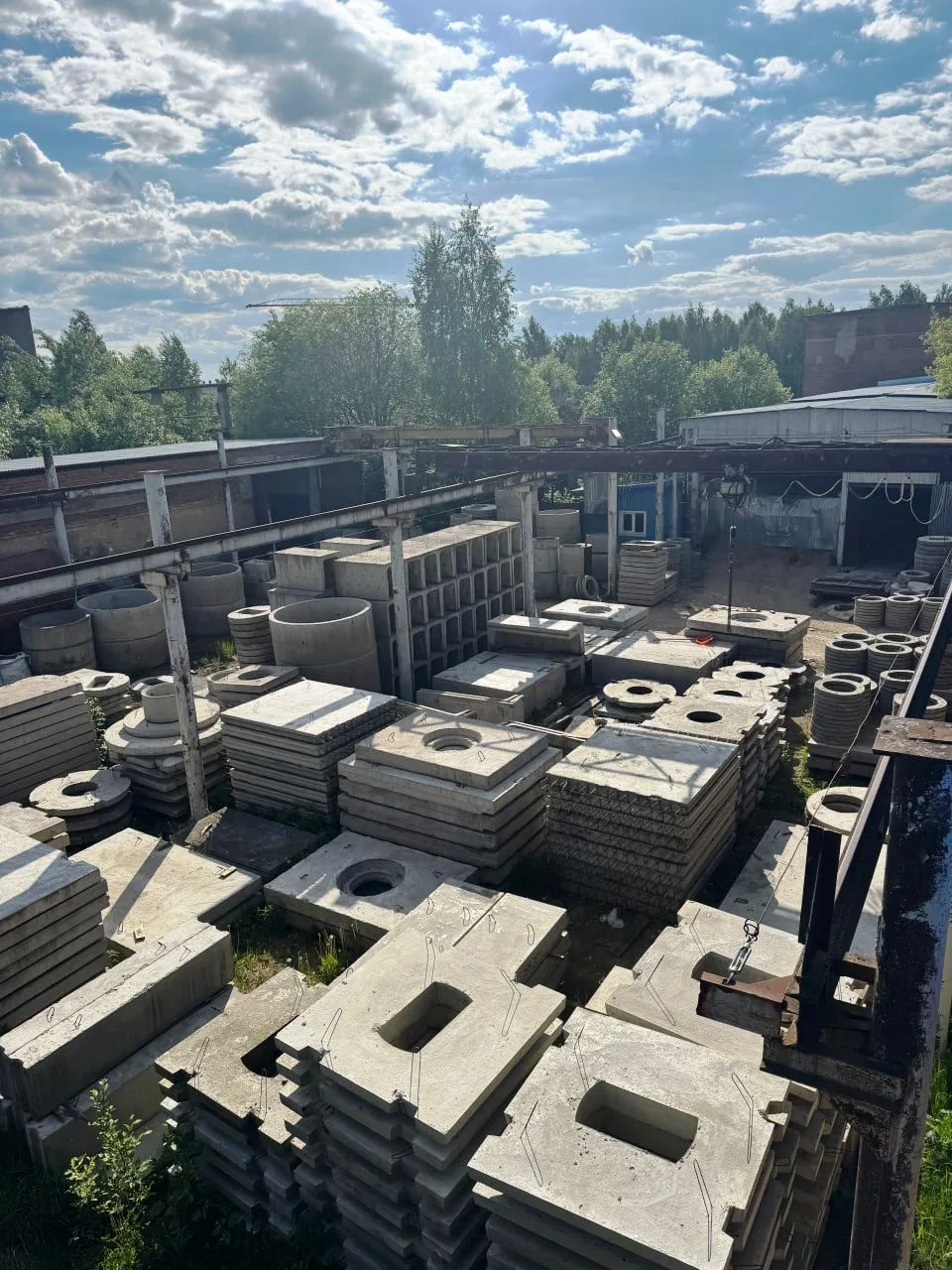

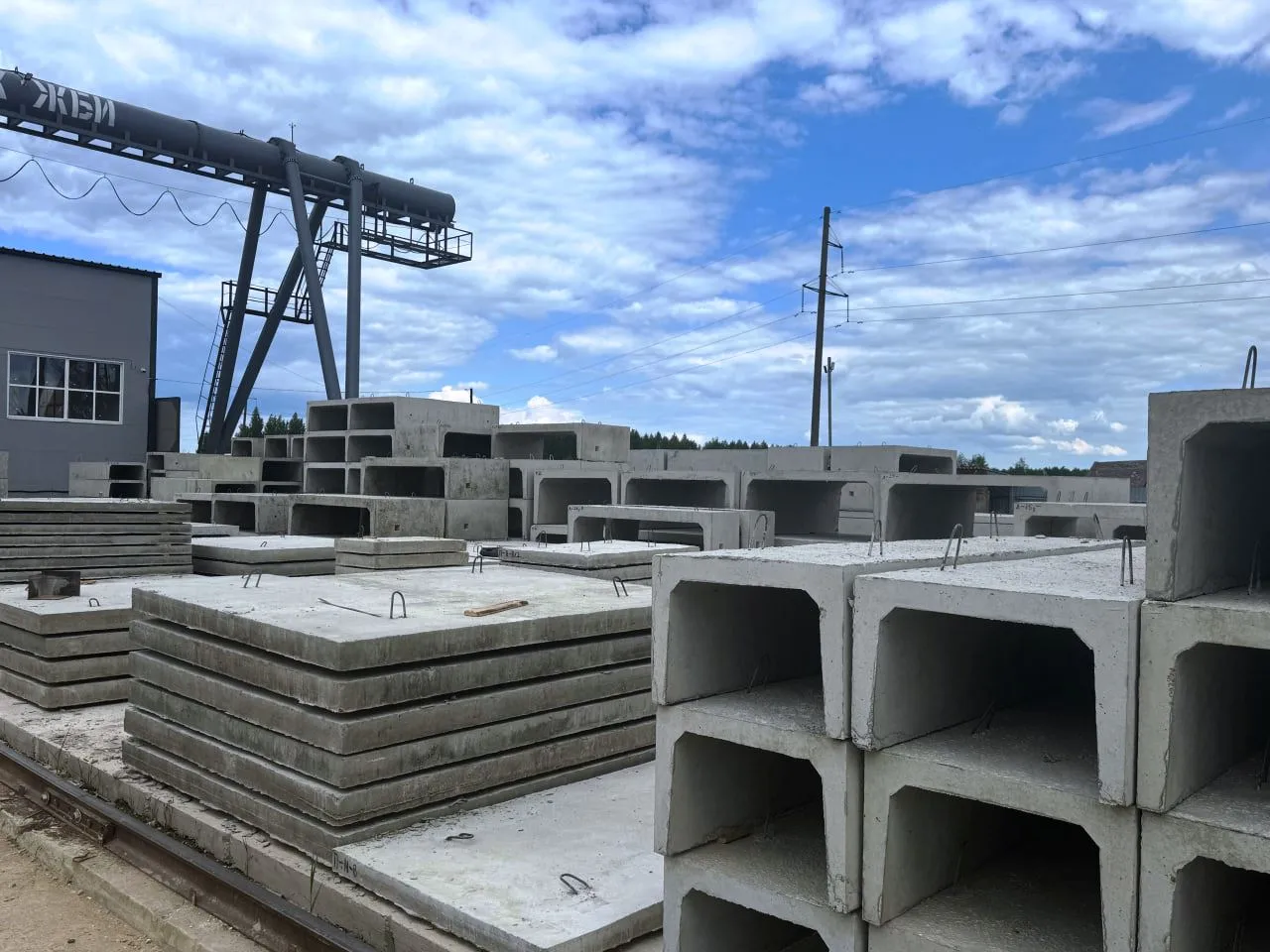

Плита представляет собой монолитную или сборную железобетонную плиту, чаще всего прямоугольной формы. В конструкции могут предусматриваться технологические отверстия для установки чугунных или полимерных люков — это позволяет организовать доступ к коммуникациям для обслуживания и ремонта. Расположение отверстия (в центре или ближе к краю) влияет на удобство эксплуатации: например, отверстие у края облегчает монтаж стационарной лестницы, а центральное требует использования переносных средств подъёма.
Для изготовления плит используют тяжёлый бетон классов В22,5–В25 (марок М300–М350), что обеспечивает высокую прочность и трещиностойкость изделия. Армирование выполняют пространственными каркасами и сетками из стали классов А‑I и А‑III — это повышает устойчивость к нагрузкам от давления грунта и проезжающего транспорта.

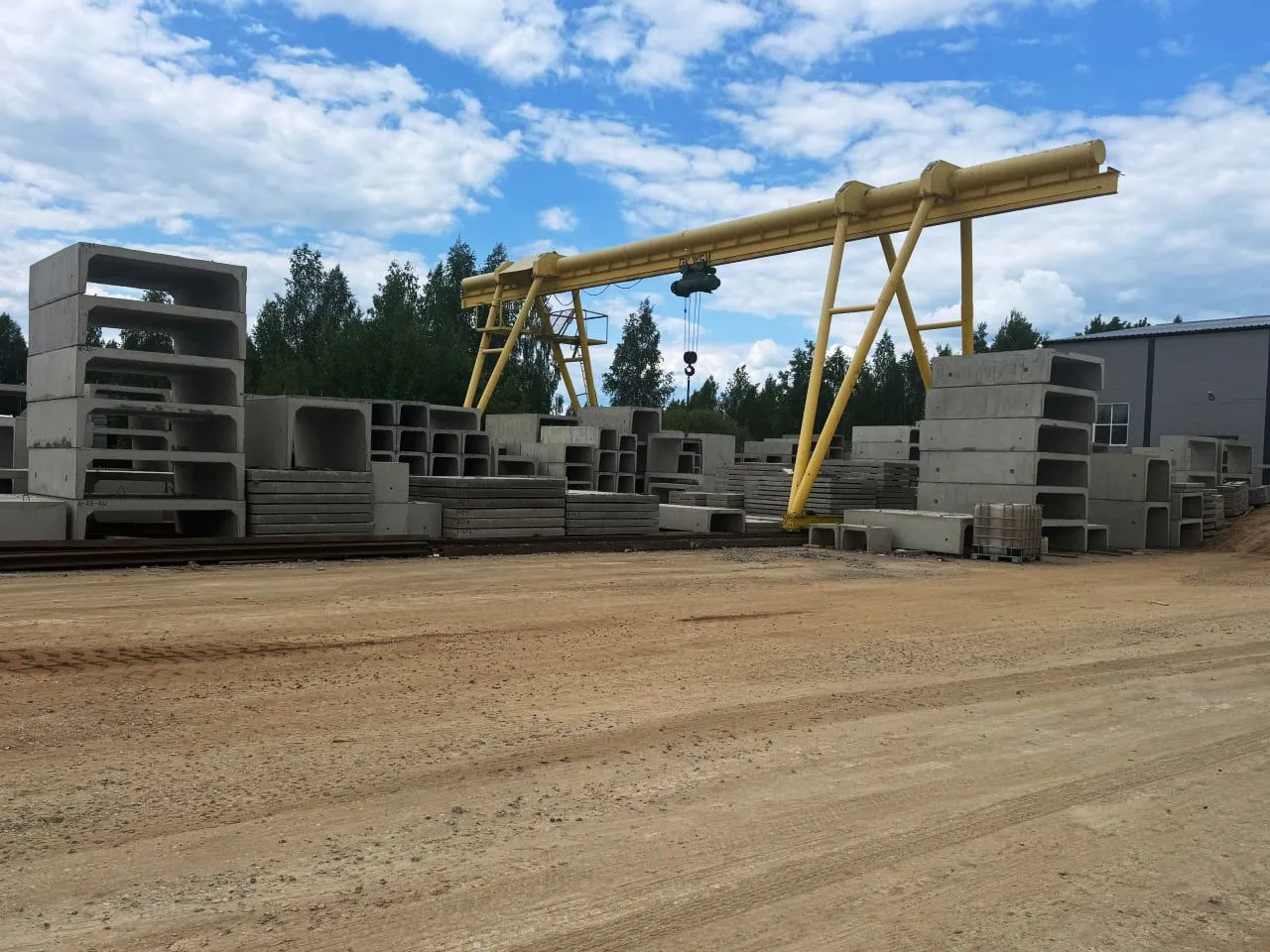

Производство ведётся на специализированных заводах с соблюдением требований ГОСТ 13015‑2003, РК 2303‑86 и ТУ 5858‑071‑04001232‑2001. Технологический процесс включает:
- сборку арматурного каркаса с формированием прочного пространственного каркаса;
- установку закладных деталей и подъёмных петель из горячекатаной стали (необходимы для погрузки, разгрузки и монтажа);
- заливку бетонной смеси в стальные формы;
- виброформирование для уплотнения смеси и устранения пустот;
- пропаривание для ускорения твердения;
- выдержку до набора отпускной прочности (70 % летом, 90 % зимой).
Готовые изделия проходят контроль качества: проверяют прочность бетона, водонепроницаемость (класс W4) и морозостойкость (F150), геометрические параметры (допустимые отклонения — до 10 мм по длине и до 5 мм по толщине), а также отсутствие трещин, раковин и других дефектов поверхности.
Назначение и сферы применения
Плиты покрытия камер ЖБИ применяют при строительстве и реконструкции:
- коллекторных и рабочих камер для размещения запорной арматуры и оборудования;
- водосточных и канализационных каналов;
- тепловых сетей и теплотрасс (в т. ч. под автодорогами и железнодорожными магистралями);
- кабельных каналов и линий связи;
- систем водоснабжения и водоотведения;
- дренажных и ливневых систем;
- подземных трубопроводов различного назначения.
Такие плиты особенно важны в зонах с высоким давлением грунта или при расположении коммуникаций под дорожным покрытием — они обеспечивают герметичность и защиту от грунтовых вод и агрессивных веществ в почве.
Маркировка и типоразмеры
Каждое изделие имеет буквенно‑цифровое обозначение, указывающее тип и типоразмер. Например, маркировка «ВП 16‑12» расшифровывается так: «ВП» — плита перекрытия каналов и камер, «16» — длина 1600 мм, «12» — ширина 1200 мм.
Размеры плит варьируются в широком диапазоне:
- длина — от 1600 до 5500 мм;
- ширина — от 600 до 1800 мм;
- высота (толщина) — от 160 до 400 мм;
- масса — от 380 кг (малые типоразмеры) до 4880 кг и более (крупногабаритные плиты).
Подбор типоразмера выполняют на стадии проектирования с учётом:
- габаритов камеры или канала;
- глубины залегания;
- типа грунта и уровня грунтовых вод;
- расчётных нагрузок (включая давление грунта и проезд транспорта);
- необходимости установки люка и его расположения.
Преимущества плит покрытия камер ЖБИ
Использование железобетонных плит даёт ряд существенных преимуществ:
- высокая несущая способность — выдерживают значительные статические и динамические нагрузки, в т. ч. от проезда транспорта;
- долговечность — срок службы составляет несколько десятков лет благодаря устойчивости к коррозии, гниению и агрессивным средам;
- герметичность — при правильном монтаже и герметизации стыков обеспечивают защиту коммуникаций от грунтовых вод и химических веществ;
- универсальность — подходят для разных типов камер и каналов, могут выпускаться с отверстиями или без них;
- стандартизация — соответствие ГОСТ гарантирует совместимость с другими элементами инженерных сетей;
- огнестойкость — железобетон не поддерживает горение и сохраняет несущую способность при высоких температурах;
- стабильность геометрии — заводские условия производства обеспечивают точность размеров и соответствие проектным требованиям.
Железобетонные плиты покрытия камер — важный элемент инфраструктуры подземных коммуникаций. Они обеспечивают надёжность, герметичность и долговечность инженерных сетей, защищают оборудование и трубопроводы от внешних воздействий и нагрузок. Благодаря высокой прочности, устойчивости к сложным условиям эксплуатации и стандартизации размеров такие плиты широко применяются в городском и промышленном строительстве. Правильный выбор типоразмера, соблюдение технологии монтажа и условий хранения позволяют создать устойчивую систему, способную безотказно служить на протяжении многих лет.
